Popis

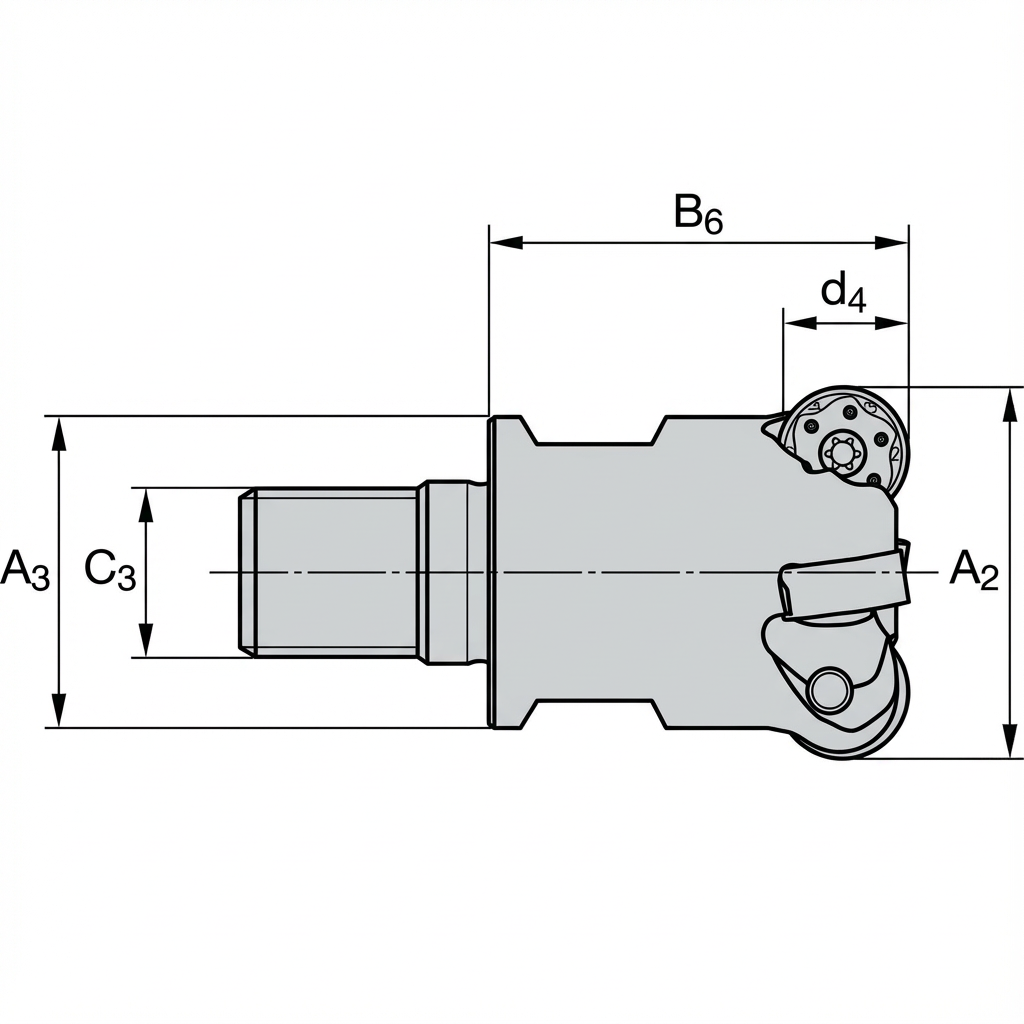

Tabulka rozměrů
| EdgeVend Číslo položky | Číslo dílu výrobce | Řezný průměr A1(mm) | Teoretický / Profilový rádius G4(mm) | Celková délka B5(mm) | Velikost upnutí C3(mm) | Max. hloubka řezu B2(mm) | Řezná šířka B11(mm) | Využitelná délka B6(mm) | Průměr tělesa A3(mm) | Průměr náboje A4(mm) | Řezný průměr 2 A2(mm) | Počet zubů z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EV-MB-0000074 | 7200034 | 20.0 | 6.0 | 64.0 | M16 | 6.0 | — | 40.0 | 30.6 | — | 32.0 | 4 |
| EV-MB-0000075 | 7255054 | 23.0 | 6.0 | 64.0 | M16 | 6.0 | — | 40.0 | 33.6 | — | 35.0 | 4 |
| EV-MB-0000076 | 7200035 | 28.0 | 6.0 | 64.0 | M16 | 6.0 | — | 40.0 | 38.6 | — | 40.0 | 5 |
| EV-MB-0000077 | 7200036 | 30.0 | 6.0 | 64.0 | M16 | 6.0 | — | 40.0 | 40.6 | — | 42.0 | 5 |
| Vyberte možnosti pro zobrazení hodnot. | ||||||||||||
Kompatibilní břitové destičky
| Břitová destička EdgeVend Číslo položky | Břitová destička Číslo dílu výrobce | Břitová destička | Třída | Rohový rádius(mm) | ISO vhodnost | Cena | Množství | Přidat přímo do košíku | |
|---|---|---|---|---|---|---|---|---|---|
| Vyberte variantu tělesa pro zobrazení kompatibilních břitových destiček. | |||||||||
| ISO | Materiál | Operace | Fáze obrábění | Chladicí kapalina | vc min(m/min) | vc typ(m/min) | vc max(m/min) | fz min(mm/tooth) | fz typ(mm/tooth) | fz max(mm/tooth) | ap min(mm) | ap typ(mm) | ap max(mm) | ae% max(%) | Max. nájezd(°) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Začněte zde: Vyberte tři možnosti pro načtení doporučení. | |||||||||||||||
Kompatibilní sklíčidla
Table of Chucks that go along with Mill
