Popis

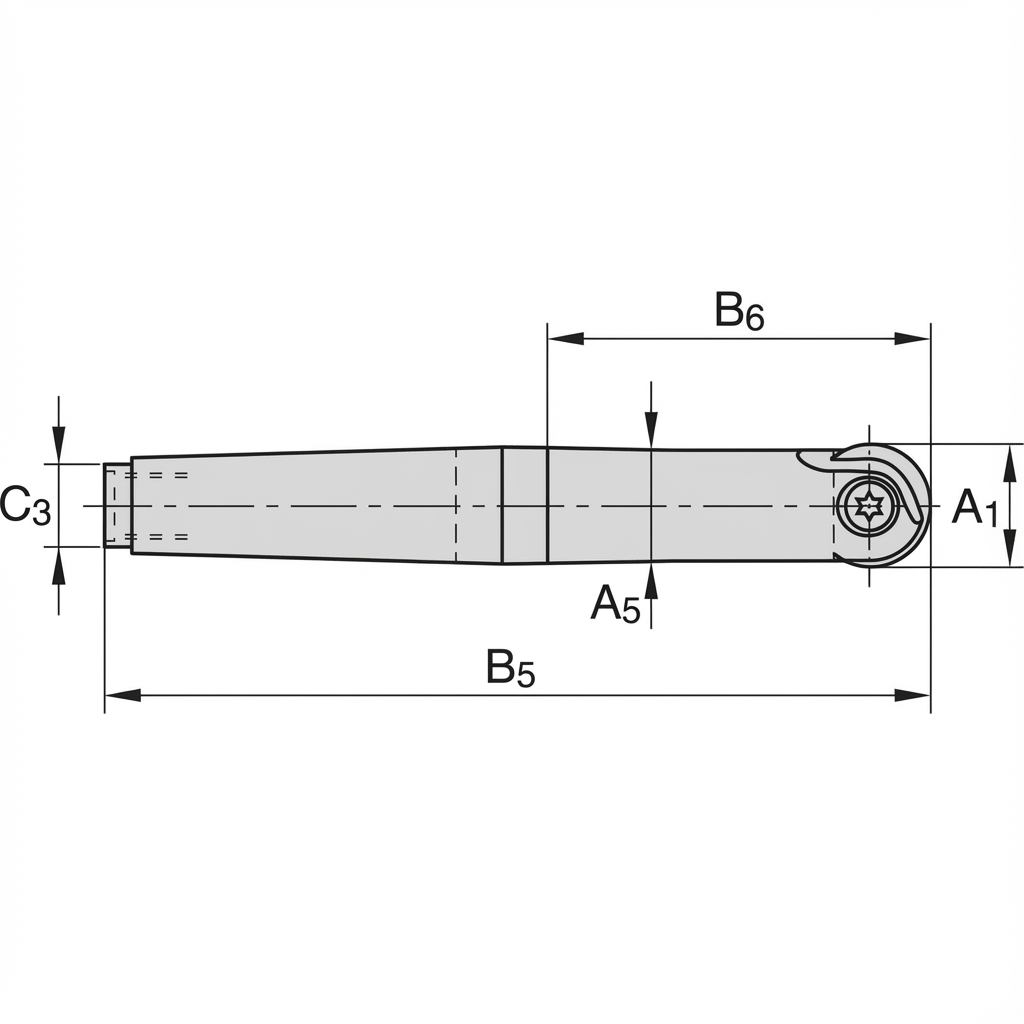

Tabulka rozměrů
| EdgeVend Číslo položky | Číslo dílu výrobce | Řezný průměr A1(mm) | Teoretický / Profilový rádius G4(mm) | Celková délka B5(mm) | Velikost upnutí C3(mm) | Max. hloubka řezu B2(mm) | Řezná šířka B11(mm) | Využitelná délka B6(mm) | Průměr tělesa A3(mm) | Průměr náboje A4(mm) | Řezný průměr 2 A2(mm) | Počet zubů z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EV-MB-0000170 | 6121320 | 12.0 | 6.0 | 130.0 | MK2 | 6.0 | — | 53.0 | 11.0 | — | — | 1 |
| EV-MB-0000171 | 6121324 | 16.0 | 8.0 | 130.0 | MK2 | 8.0 | — | 53.0 | 14.5 | — | — | 1 |
| EV-MB-0000172 | 6121328 | 20.0 | 10.0 | 140.0 | MK2 | 10.0 | — | 61.0 | 17.8 | — | — | 1 |
| EV-MB-0000173 | 6121316 | 25.0 | 12.5 | 170.0 | MK3 | 12.5 | — | 70.0 | 22.4 | — | — | 1 |
| EV-MB-0000174 | 6121311 | 32.0 | 16.0 | 190.0 | MK4 | 16.0 | — | 70.0 | 28.6 | — | — | 1 |
| Vyberte možnosti pro zobrazení hodnot. | ||||||||||||
Kompatibilní břitové destičky
| Břitová destička EdgeVend Číslo položky | Břitová destička Číslo dílu výrobce | Břitová destička | Třída | Rohový rádius(mm) | ISO vhodnost | Cena | Množství | Přidat přímo do košíku | |
|---|---|---|---|---|---|---|---|---|---|
| Vyberte variantu tělesa pro zobrazení kompatibilních břitových destiček. | |||||||||
| ISO | Materiál | Operace | Fáze obrábění | Chladicí kapalina | vc min(m/min) | vc typ(m/min) | vc max(m/min) | fz min(mm/tooth) | fz typ(mm/tooth) | fz max(mm/tooth) | ap min(mm) | ap typ(mm) | ap max(mm) | ae% max(%) | Max. nájezd(°) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Začněte zde: Vyberte tři možnosti pro načtení doporučení. | |||||||||||||||
Kompatibilní sklíčidla
Table of Chucks that go along with Mill
