Description

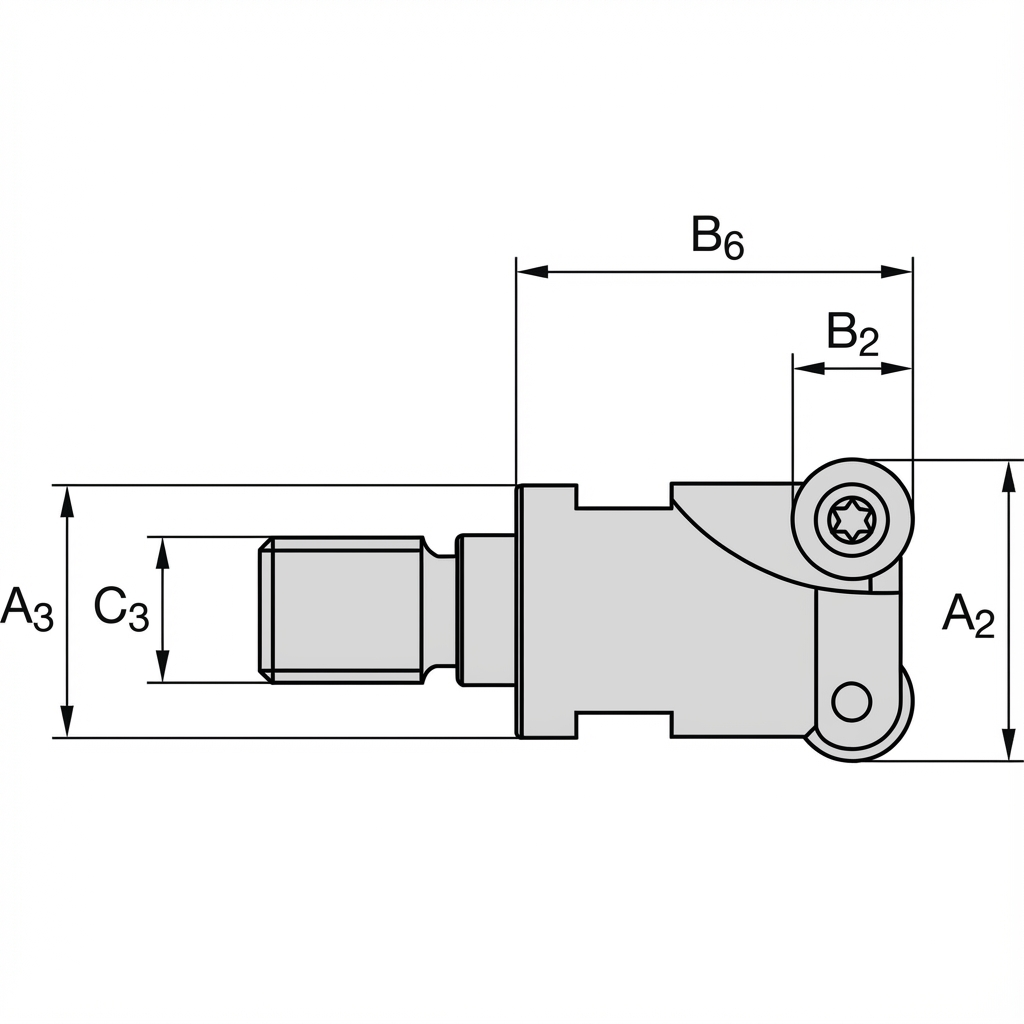

Tableau des dimensions
| EdgeVend Référence article |
Référence fabricant | Diamètre de coupe A1(mm) |
Théorique / Rayon de profil G4(mm) | Longueur totale B5(mm) |
Taille de connexion C3(mm) |
Profondeur de coupe max. B2(mm) |
Largeur de coupe B11(mm) |
Longueur utile B6(mm) |
Diamètre du corps A3(mm) |
Diamètre du moyeu A4(mm) |
Diamètre de coupe 2 A2(mm) |
Nombre de dents z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EV-MB-0000097 | 7056510 | 8.0 | 3.5 | 42.0 | M8 | 3.5 | — | 25.0 | 14.3 | — | 15.0 | 2 |
| EV-MB-0000098 | 9082898 | 10.0 | 5.0 | 49.5 | M10 | 5.0 | — | 30.0 | 19.2 | — | 20.0 | 2 |
| EV-MB-0000099 | 9082896 | 12.0 | 6.0 | 57.0 | M12 | 6.0 | — | 35.0 | 22.8 | — | 24.0 | 2 |
| EV-MB-0000100 | 9082897 | 13.0 | 3.5 | 49.5 | M10 | 3.5 | — | 30.0 | 19.2 | — | 20.0 | 3 |
| EV-MB-0000101 | 9082894 | 15.0 | 5.0 | 57.0 | M12 | 5.0 | — | 35.0 | 24.0 | — | 25.0 | 3 |
| EV-MB-0000102 | 7025927 | 16.0 | 8.0 | 64.0 | M16 | 8.0 | — | 40.0 | 30.7 | — | 32.0 | 2 |
| EV-MB-0000103 | 9082895 | 18.0 | 3.5 | 57.0 | M12 | 3.5 | — | 35.0 | 24.0 | — | 25.0 | 5 |
| EV-MB-0000104 | 7056512 | 20.0 | 5.0 | 64.0 | M16 | 5.0 | — | 40.0 | 29.0 | — | 30.0 | 4 |
| EV-MB-0000105 | 9091058 | 20.0 | 6.0 | 64.0 | M16 | 6.0 | — | 40.0 | 30.7 | — | 32.0 | 4 |
| EV-MB-0000106 | 7056511 | 23.0 | 3.5 | 64.0 | M16 | 3.5 | — | 40.0 | 29.0 | — | 30.0 | 5 |
| EV-MB-0000107 | 9082892 | 23.0 | 6.0 | 64.0 | M16 | 6.0 | — | 40.0 | 33.5 | — | 35.0 | 4 |
| EV-MB-0000108 | 7056513 | 25.0 | 5.0 | 64.0 | M16 | 5.0 | — | 40.0 | 33.7 | — | 35.0 | 4 |
| EV-MB-0000109 | 7025942 | 26.0 | 8.0 | 64.0 | M16 | 8.0 | — | 40.0 | 40.6 | — | 42.0 | 3 |
| EV-MB-0000110 | 9082891 | 30.0 | 6.0 | 64.0 | M16 | 6.0 | — | 40.0 | 40.6 | — | 42.0 | 5 |
| EV-MB-0000111 | 7056514 | 32.0 | 5.0 | 64.0 | M16 | 5.0 | — | 40.0 | 40.6 | — | 42.0 | 5 |
| Choisir des options: afficher les valeurs | ||||||||||||
Plaquettes compatibles
| Plaquette EdgeVend Référence article | Plaquette Référence fabricant | Plaquette | Nuance | Rayon d’angle(mm) | Compatibilité ISO | Prix | Quantité | Ajout direct au panier | |
|---|---|---|---|---|---|---|---|---|---|
| Sélectionner Variante de corps: afficher les plaquettes compatibles. | |||||||||
| ISO | Matière | Opération | Étape d’usinage | Lubrifiant de coupe | vc min(m/min) | vc typ(m/min) | vc max(m/min) | fz min(mm/tooth) | fz typ(mm/tooth) | fz max(mm/tooth) | ap min(mm) | ap typ(mm) | ap max(mm) | ae% max(%) | Rampe max.(°) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Commencer ici : Sélectionner les trois options: charger les recommandations. | |||||||||||||||
Mandrins compatibles
Table of Chucks that go along with Mill
