Description

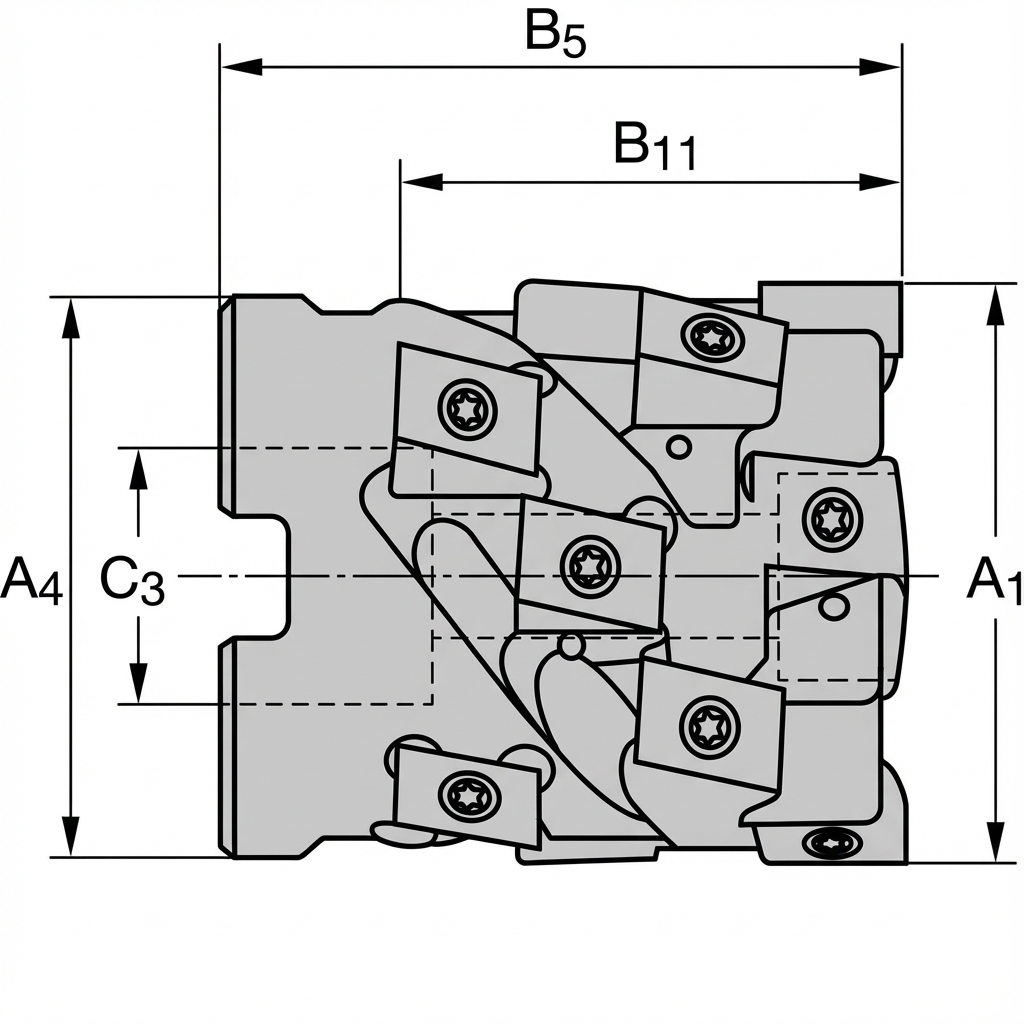

Tableau des dimensions
| EdgeVend Référence article |
Référence fabricant | Diamètre de coupe A1(mm) |
Théorique / Rayon de profil G4(mm) | Longueur totale B5(mm) |
Taille de connexion C3(mm) |
Profondeur de coupe max. B2(mm) |
Largeur de coupe B11(mm) |
Longueur utile B6(mm) |
Diamètre du corps A3(mm) |
Diamètre du moyeu A4(mm) |
Diamètre de coupe 2 A2(mm) |
Nombre de dents z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EV-MB-0000377 | 7329389 | 50.0 | — | 65.0 | SMC22 | 1.8 | 45.0 | 9.8 | 46.3 | 48.0 | — | 16 |
| EV-MB-0000378 | 7327512 | 50.0 | — | 65.0 | SMC22 | 1.8 | 45.0 | 9.8 | 46.3 | 48.0 | — | 12 |
| EV-MB-0000379 | 7327513 | 63.0 | — | 70.0 | SMC27 | 1.5 | 45.0 | 11.8 | 60.0 | 60.0 | — | 16 |
| EV-MB-0000380 | 7329390 | 63.0 | — | 70.0 | SMC27 | 1.5 | 45.0 | 11.8 | 60.0 | 60.0 | — | 20 |
| EV-MB-0000381 | 7329391 | 80.0 | — | 85.0 | SMC32 | 1.6 | 58.0 | 16.8 | 76.6 | 60.0 | — | 30 |
| EV-MB-0000382 | 7327514 | 80.0 | — | 85.0 | SMC32 | 1.6 | 58.0 | 16.8 | 76.6 | 60.0 | — | 25 |
| Choisir des options: afficher les valeurs | ||||||||||||
Plaquettes compatibles
| Plaquette EdgeVend Référence article | Plaquette Référence fabricant | Plaquette | Nuance | Rayon d’angle(mm) | Compatibilité ISO | Prix | Quantité | Ajout direct au panier | |
|---|---|---|---|---|---|---|---|---|---|
| Sélectionner Variante de corps: afficher les plaquettes compatibles. | |||||||||
| ISO | Matière | Opération | Étape d’usinage | Lubrifiant de coupe | vc min(m/min) | vc typ(m/min) | vc max(m/min) | fz min(mm/tooth) | fz typ(mm/tooth) | fz max(mm/tooth) | ap min(mm) | ap typ(mm) | ap max(mm) | ae% max(%) | Rampe max.(°) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Commencer ici : Sélectionner les trois options: charger les recommandations. | |||||||||||||||
Mandrins compatibles
Table of Chucks that go along with Mill
